「インテルがHot Chips 2026で、エージェンティックAI向けの三つのアーキテクチャを発表」——この一行を新製品三件のニュースとして流すと、一番情報量の多い部分が落ちます。クラウドにDiamond Rapids、推論にCrescent Island、クライアントにWildcat Lake。三つを貫く軸はインテル自身の言葉にあります。同社CTOはこれを、現実の電力・コスト・導入条件の中でスケールするシステムを組むためだと説明しました。2026年8月24日の発表で読むべきは、その条件がスペック表のどこに落ちているか。数字に付いた但し書きと、自社ノードと標準規格の名前まで記されたDiamond RapidsとWildcat Lakeの製造欄です。
表面と深層
| 表面（発表内容） | 深層（隠れた文脈） |
|---|---|
| Diamond Rapidsは最大256コア、LLC 1.28GB | 「Up to」付きのフラッグシップ構成の上限値。出荷されるSKU全部の姿ではない |
| メモリは16チャネルで12800 MT/s | 会場レポートによればMRDIMM時の値。先に詰まるのはコア数ではなくメモリ側だ、という設計判断 |
| 推論特化GPU Crescent Islandを投入 | 性能の上限より先に、既存ラックへ挿せるかどうかを決めてある |
| クライアント向けWildcat Lakeも同時発表 | インテル製プロセッサで初めてUCIeを使った製品。標準規格を自社の量産設計で走らせ始めた合図 |
何が発表されたか
公式リリースが出したのは数字、会場レポートが補ったのはその適用条件でした。
インテルは2026年8月24日、Hot Chips 2026で三つの補完的なプロセッサアーキテクチャを発表しました。データセンター向けの次期XeonがDiamond Rapids。公式スペックは、最大256コア、LLC 1.28GB、メモリは16チャネルで12800 MT/s、I/OはPCIe Gen6が128レーンでCXL 3.0対応。命令セット側ではAPXと強化されたAMXが挙がりました。

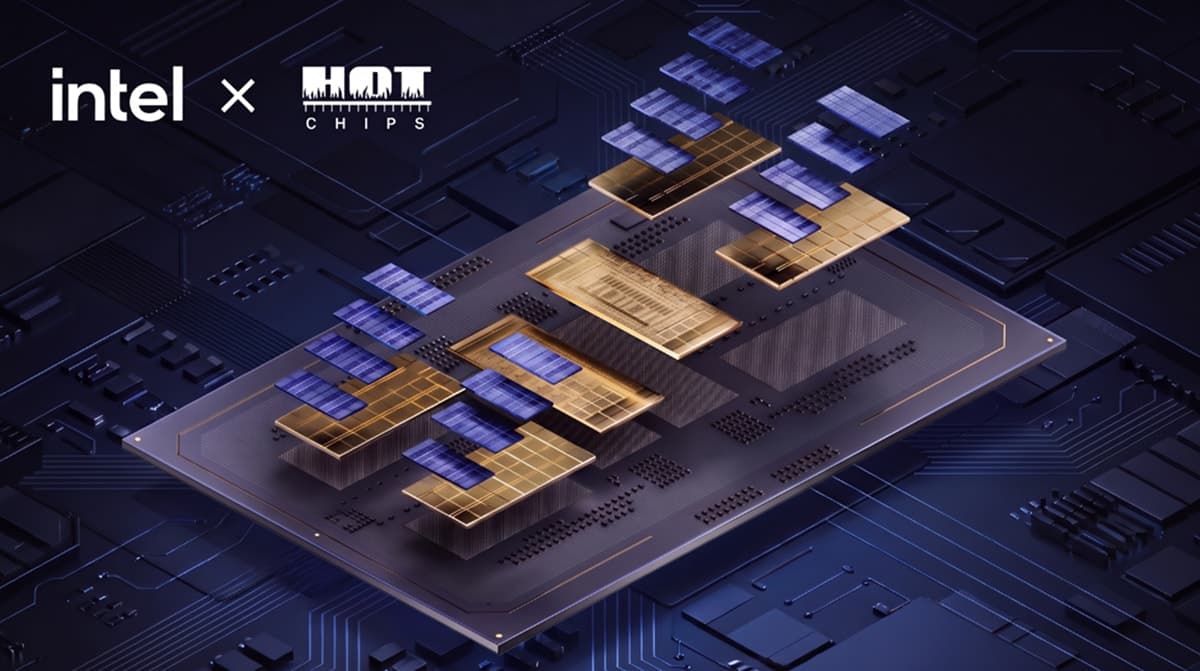

会場レポートのServeTheHomeは、このコア数とLLCをフラッグシップ構成の値、12800 MT/sはMRDIMM時の値（通常のDDR5は最大8000 MT/s）と整理しています。パッケージは「two Fabric Hub tiles, 16 core chiplets, and four base tiles」を積み上げた形だとも伝えています。
製造は「Built exclusively on Intel technology」と明記されました。電力と性能を高めたIntel 18A-Pを使い、Foveros Direct 3DとUCIe-Sで組み上げます。
残る二つ。推論に振り切ったデータセンターGPUがCrescent Island——スペックは後段でまとめて扱います。クライアント側のWildcat Lake（Intel Core Series 3）は、2つの高性能コアと4つの高効率コア、NPUは最大17 TOPS、製造はIntel 18A——そして発表文には「インテル製プロセッサにおけるUCIeの初採用」と書かれています。
出荷時期にも会場レポートは触れていますが、「2027年後半の製品になりそうだ」は記者自身の見立てで、インテルが日付を確定させたわけではありません。混ぜると、発表にない予定表が調達仕様書に載ります。
「256コア」より先に読むべき数字
この世代の設計思想は、コア数の欄には出ていない。隣のメモリとI/Oの欄に出ている。
コア数の欄は目を引きます。ただエージェンティックAIの実行形態では、ボトルネックは演算の手前で立ち上がります。エージェントは長い文脈を抱えたまま何本も並走し、途中結果を保持し続ける。抱え込んだ状態を出し入れする帯域が効いてくる領域です。
Diamond Rapidsの回答が、16チャネルで12800 MT/sという構成でした。落としてはいけないのは、この帯域がMRDIMM時の値だという条件です。条件を外した数字が独り歩きすると、後で調達の前提が合わなくなります。
もう一方の欄も同じ方向です。PCIe Gen6が128レーンとCXL 3.0対応——Diamond Rapidsのプラットフォーム側I/Oとして示された値です。加速器とメモリ拡張をCPUの外側にどれだけ吊り下げられるか——サーバー設計の議論はここに集まります。複数プロセッサ構成の話で128を勝手に倍にした資料が出回りがちですが、発表が言っているのはここまでです。
350ワット・空冷という枠から逆算されたGPU
Crescent Islandのスペック表で最大の主張は、「空冷」という二文字にあります。480GBも256基のXMXも、その二文字の下に並んだ数字です。
推論に振り切ったこのGPUは、Xe3Pベースで32個のXeコアと256基のXMXエンジン、最大480GBのLPDDR5X、350ワットの空冷PCIeカード（いずれもカード1枚あたり）。HBMで帯域を極限まで上げる路線ではなく、大きなモデルと長い文脈を丸ごと載せる容量を現実的なコストで確保する路線です。インテル自身は、AI推論の経済性に最適化した製品だと位置づけています。
想定している設置場所は明快です。液冷の配管を新設できるデータセンターだけを相手にしていない。既存の建屋、既存のラック、既存の電源。現場で多い相談も、最新の液冷ラックを組む話より「今あるラックで何ができるか」です。
なお、Crescent Islandの製造ノードは今回の発表文には書かれていません。Diamond RapidsとWildcat Lakeが18A系だからといって、こちらも同じだと推測するのは早い。空欄は空欄のまま置いておきます。
UCIeが初めてインテル製プロセッサに載った日
三つの中で図体が一番小さいWildcat Lakeが、遠くまで効く一行を抱えています。
先に並べたスペックだけなら、堅実なクライアントSoCという感想で終わります。目を留めるべきは「インテル製プロセッサにおけるUCIeの初採用」という記述です。UCIeは業界標準のダイ間インターコネクト、チップレット同士の共通言語です。
装置や実装の現場では、この一行は規格書の中だけで終わりません。ダイ間の接続が標準に寄れば、検査の治具も実装工程の判定基準も、各社の内部仕様に合わせて作り分けてきた部分が共通化される。受け入れ検査の様式が書き換わる、という程度には現実的な話です。
効いてくるのは、Diamond Rapidsと重ねたときです。あちらもUCIe-Sを使う。ハイエンドのXeonから普及価格帯のノートPCやエッジ向けSoCまで、同じ規格の系譜でダイをつないでいく。自社専用の内部接続で閉じてきた会社が、標準規格を製品で使い始めた——パッケージング戦略の宣言に近い。
本当の意味
本質は製品ではない。三つとも、現実の電力・コスト・導入条件の中で回る形へ寄せてある——インテル自身が挙げた設計の軸はそこにある。その軸が最も具体的に出たのが、自社の製造ノードと標準規格をDiamond RapidsとWildcat Lakeという二つの量産設計へ同じ日に載せた事実だ。
「Built exclusively on Intel technology」という一文は、性能の自慢である以上に、自社ファウンドリへ最重要製品を賭けたという宣言に見えます。
インテルCTOのPushkar Ranade氏はこう述べています。
The future is about tightly integrating general-purpose compute with purpose-built acceleration, advanced packaging and open chiplet technologies…
— Pushkar Ranade, Intel CTO（Intel Newsroom, 2026-08-24）
続く節は、これを「現実の電力・コスト・導入条件の中でスケールするシステム」を組むためだと結んでいます。巨大な一枚のダイではなく標準規格でつないだチップレットで統合する——方法論としては筋が通っています。
ただし条件が一つ付く。18A系が量産で立ち上がることです。そこが今回、一番確認できていない部分でもあります。18A-Pの歩留まりも量産規模も数字は出ていない。設計としての完成度と、ファウンドリとしての実行力は別の話で、後者の証拠はまだない。今回の発表は、その答え合わせが始まる地点を指し示したにすぎません。
製造業が今やるべきこと
- スペック表は脚注から読む：12800 MT/sはMRDIMM時の値、128レーンはDiamond Rapidsのプラットフォーム側I/O、256コアは「Up to」付きのフラッグシップ構成の値。この但し書きが外れた数字が載った資料は、もう別の物です。
- 推論の設置条件を先に確定させる：350ワット・空冷という枠が示すのは、液冷を前提にできないラックが依然として主戦場だという事実です。自社のどのラックに何ワットまで挿せるのか——この一覧の有無で、判断速度が変わります。
- チップレット調達の語彙を今のうちに揃える：UCIe、Foveros Direct 3D、ベースタイル。装置・材料・実装・検査のどの工程にいるにせよ、次の商談で相手が使ってくる言葉はここから出てきます。
