SK HynixのHBM4Eサンプル出荷、Samsungの先行出荷、Micronのロードマップ前倒し——この3つを並べると見えてくるのは、HBMの主導権争いが「世代」から「半世代」の刻みに変わったという事実だ。次のAIアクセラレータの設計が、メモリの量産タイミングに引っ張られ始めている。
3つのニュース、1つのトレンド
| ニュース | 一見すると | 実は |
|---|---|---|
| SK Hynix HBM4E 12段サンプル出荷 | 恒例の新世代アピール | HBM4の量産前にもう次の「E」を出す異例の前倒し |
| Samsung 5月末にHBM4E系サンプル供給 | SKへの追撃 | HBM3Eで出遅れた反省から認定タイミングを死守する動き |
| Micron HBM4E/HBM5ロードマップ提示 | 3番手の追随 | カスタムベースダイで「容量」ではなく「設計密着」で勝負する宣言 |

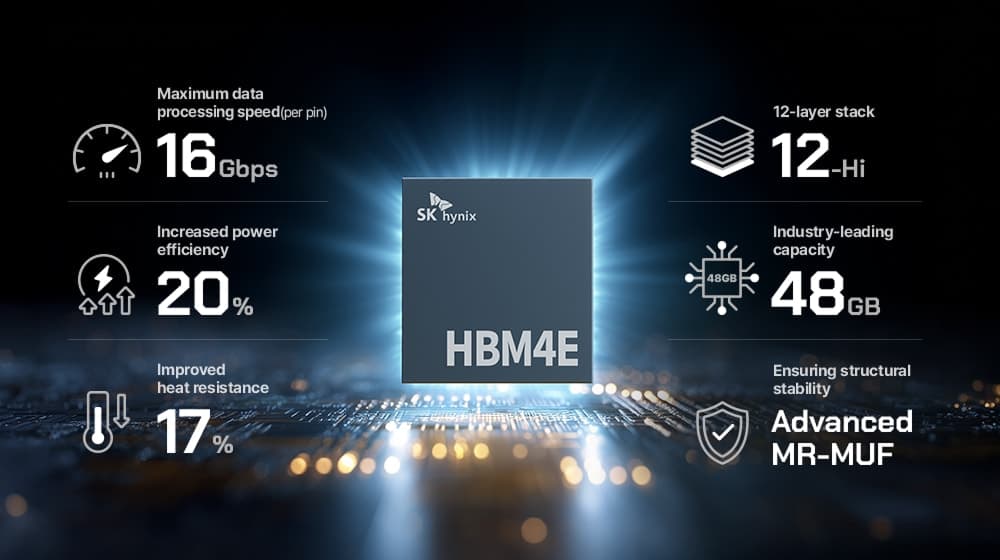

SK Hynix、HBM4の量産前にHBM4Eの12段サンプルを出荷
本命のHBM4がまだ量産前なのに、SK Hynixはもう一段上の「HBM4E」サンプルを顧客に送り出した。
6月18日、SK HynixがHBM4E（第6世代HBM）の12段品サンプルを主要顧客へ出荷したと報じられた。HBM4の量産がこれからという段階での前倒しである。帯域は前世代から一段引き上げられ、電力効率も改善したとされる。同社はHBM3E時代に市場の8割近いシェアを握り、Nvidia向け供給で先頭を走ってきた。その地位を「次も渡さない」という意思表示が、この出荷タイミングそのものに表れている。
注目すべきは段数だ。12段の量産はHBMの実装難度が一段跳ね上がる領域で、薄化したダイを積み上げる際の反りや放熱の制御が歩留まりを直撃する。サンプルを出せたという事実は、その難所をすでに通過しつつあることを意味する。
Samsungは認定の列に先回りした
HBM3Eで認定が遅れ、Nvidia向けの主力争いから一歩引いたSamsungが、今度は認定の入り口で遅れないよう先手を打った。
Samsungは5月末、次世代HBM系のサンプルを顧客へ供給したと伝えられている。同社はHBM3E世代でNvidiaの品質認定（クオリフィケーション）に手間取り、SK Hynixに主導権を譲った経緯がある。だからこそ今回は、製品の完成度を競う前に「認定の列に並ぶタイミング」を確保しにいった。
SamsungにはファウンドリとメモリをDRAM・先端パッケージまで自社で抱える強みがある。ロジックダイ（ベースダイ）を先端ロジックで作り込めれば、HBM4E以降で巻き返す芽はある。問題は、その強みを歩留まりと納期に落とし込めるかどうかに尽きる。
Micronはカスタムベースダイで差別化を狙う
3番手のMicronは、容量や帯域の数字争いではなく「顧客ごとに作り分けるベースダイ」を前面に出した。
Micronは投資家向け説明や技術ロードマップで、HBM4Eから先のカスタムベースダイ戦略を打ち出している。標準品を大量に売るのではなく、特定の顧客のアクセラレータ設計に合わせてベースダイのロジックを作り込む——いわば「HBMの準カスタム化」だ。電力効率を武器に、後発でも食い込める余地を狙う構えである。
Micronは長らくHBMで3番手に甘んじてきた。だが、生成AIの設備投資が続くかぎり3社すべてが売り切る市場が続く。問われているのは「シェアを奪う」より「どの顧客と組むか」だ。
3社の動きが交差する場所
3社のニュースを重ねると、競争の単位が「世代」から「半世代（Eバージョン）」に細かく刻まれ始めたことが浮かび上がる。
かつてHBMの世代交代は数年単位だった。今はHBM4の量産前にHBM4Eのサンプルが飛び交い、その先のHBM5の名前まで公の場に出ている。3社が示し合わせたように同じ「E」へ前倒しで動いた——この同時性こそが本質だ。
なぜ刻みが細かくなったのか。理由はメモリ側ではなく、アクセラレータ側にある。NvidiaやAMD、そしてGoogleやAmazonの自社設計チップが、毎年のように新アーキテクチャを出す。そのたびに要求される帯域と容量が跳ね上がり、メモリベンダーは「次の世代」を待っていられない。HBMの開発カレンダーが、アクセラレータの発売カレンダーに同期し始めたのである。
もう一つの交差点は、ベースダイだ。3社ともロジックダイの作り込みを勝負どころに挙げている。HBMはもはや「DRAMを積んだだけの部品」ではなく、顧客のチップ設計に食い込む半カスタム部品へと性格を変えつつある。メモリメーカーがファウンドリの領域に踏み込み、ファウンドリ（TSMC）がメモリ実装に踏み込む——その境界が溶けていく現場が、この12段サンプルなのだ。
主導権はメモリではなくロジックへ移った
HBMの主導権は「誰が一番速いメモリを作るか」ではなく「誰が顧客のアクセラレータ設計に最初に組み込まれるか」で決まる段階に入った。
サンプル出荷の早さが効くのは、それが量産の優位に直結するからではない。顧客の認定スケジュールに「最初に並ぶ」権利を取れるからだ。Nvidiaの次期アクセラレータのBOM（部品表）に一度載れば、その世代の供給はほぼ固定される。SK Hynixが前倒しでサンプルを出し、Samsungが認定の入り口を死守し、Micronがカスタムで差別化を狙う——3社の動きは、同じ一つのレースの別々のレーンだ。
このレースの審判はメモリ市場ではない。アクセラレータの設計者である。HBMの3社が競っているように見えて、実際に序列を決めているのはNvidiaの設計チームの選択だ。メモリが主役のニュースに見えて、主導権はとっくにロジック側へ移っている。
日本の素材・装置メーカーにとって、この刻みの細かさは商機であり試練でもある。世代交代が速いほど、薄化・接合・検査の装置と材料の更新需要は途切れない。ただし、半世代ごとに仕様が変わる前提で開発・供給体制を組み直せなければ、その需要には乗れない。
この流れにどう備えるか
- 仕様確定を待たない開発体制：HBM4とHBM4Eが並走するように、顧客仕様が固まる前から複数シナリオで装置・材料を走らせる前提に切り替える。確定を待つと半世代分出遅れる。
- ベースダイの主戦場化を見据える：HBMの差別化がDRAMからロジックダイへ移る以上、後工程・先端パッケージ向けの検査と接合技術に投資の軸足を置く。
- 顧客はメモリ3社の先にいると考える：実際の採否を決めるのはアクセラレータ設計者だ。SK Hynix・Samsung・Micronのどこと組むかではなく、その先のチップ世代の要求を一次情報で追う。
